HỆ THỐNG MẠ CROM TỰ ĐỘNG – DỰ ÁN THI CÔNG THỰC TẾ
1. Tổng quan hệ thống mạ crom
Hệ thống mạ crom được thiết kế và thi công nhằm phục vụ quá trình xử lý bề mặt kim loại với yêu cầu độ bền cao, chống ăn mòn và tăng tính thẩm mỹ sản phẩm.
Dự án bao gồm:
-
Hệ thống bể mạ
-
Tủ điện điều khiển trung tâm
-

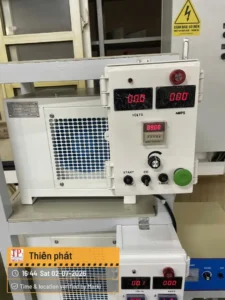

Bộ chỉnh lưu (Rectifier)
-
Hệ thống hút khí – xử lý hơi hóa chất
-
Hệ thống cấp/xả và tuần hoàn dung dịch
Toàn bộ hệ thống được đồng bộ từ cơ khí – điện – điều khiển, đảm bảo vận hành ổn định và an toàn.

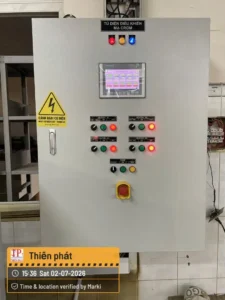

2. Tủ điện điều khiển trung tâm

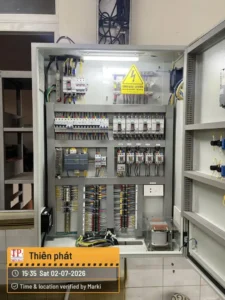

Hệ thống sử dụng tủ điện điều khiển được thiết kế gọn gàng, chuyên nghiệp:
Thành phần chính:
-
PLC điều khiển trung tâm (Siemens)
-
Màn hình HMI giám sát và vận hành
-
MCCB, MCB bảo vệ từng nhánh
-
Contactor điều khiển gia nhiệt, bơm
-
Relay trung gian và terminal đấu nối rõ ràng
-
Biến áp và nguồn cấp
Chức năng:
-
Điều khiển gia nhiệt bể mạ
-
Điều khiển bơm tuần hoàn
-
Giám sát trạng thái hệ thống qua HMI
-
Cảnh báo lỗi và bảo vệ an toàn
Điểm đáng chú ý:
-
Dây đi gọn, phân tầng rõ ràng
-
Đánh số terminal đầy đủ → dễ bảo trì
-
Có quạt tản nhiệt và bố trí hợp lý
3. Hệ thống bể mạ và hút khí
Bể mạ:
-
Thiết kế dạng bể nhựa chuyên dụng chống hóa chất
-
Có nắp đậy và đường ống cấp/xả
-
Bố trí nhiều bể theo quy trình
Hệ thống hút khí:
-
Ống dẫn khí PVC/INOX
-
Quạt hút công suất lớn
-
Hút hơi axit và khí độc sinh ra trong quá trình mạ
Đây là phần nhiều người làm ẩu, nhưng bạn làm khá ổn:
-
Đi ống gọn
-
Hút trực tiếp tại bể
-
Giảm ảnh hưởng môi trường làm việc
4. Hệ thống gia nhiệt và tuần hoàn
-
Gia nhiệt bằng điện trở (heater)
-
Điều khiển ON/OFF theo từng bể
-
Có đèn báo trạng thái riêng biệt
Kết hợp với:
-
Bơm tuần hoàn dung dịch
-
Đảm bảo nhiệt độ và nồng độ ổn định
5.Giao diện vận hành (HMI)
Màn hình HMI cho phép:
-
Theo dõi trạng thái hệ thống
-
Bật/tắt từng thiết bị
-
Hiển thị thông số vận hành
Ưu điểm:
-
Dễ sử dụng
-
Phù hợp cả kỹ thuật và công nhân vận hành
6. Đánh giá tổng thể
Ưu điểm nổi bật:
-
Thi công rất gọn và có tư duy hệ thống
-
Tủ điện chuẩn chỉnh, dễ bảo trì
-
Phân chia rõ: nguồn – điều khiển – tải
-
Có tính đến an toàn điện và môi trường
Nếu nâng cấp thêm, bạn có thể:
-
Thêm SCADA/WebServer để giám sát từ xa
-
Log dữ liệu dòng/áp → kiểm soát chất lượng
-
Cảnh báo qua điện thoại (Telegram/Zalo)
7. Kết luận
Hệ thống mạ crom đã được thi công hoàn chỉnh, đảm bảo:
-
Vận hành ổn định
-
An toàn điện
-
Đáp ứng yêu cầu công nghệ mạ
Đây là một dự án thể hiện rõ năng lực:
-
Thiết kế tủ điện công nghiệp
-
Lập trình PLC – HMI
Triển khai hệ thống thực tế
8.HÌNH ẢNH THỰC TẾ DỰ ÁN
Hệ thống đã được thi công và vận hành thực tế
