TỦ ĐIỆN ATS – GIẢI PHÁP CHUYỂN NGUỒN TỰ ĐỘNG AN TOÀN & TIN CẬY
1. Tổng quan về tủ điện ATS
Tủ điện ATS (Automatic Transfer Switch) là thiết bị giữ vai trò chuyển đổi nguồn điện tự động giữa nguồn điện lưới chính và nguồn điện dự phòng (máy phát điện hoặc UPS), nhằm đảm bảo cung cấp điện liên tục – ổn định – không gián đoạn cho các phụ tải quan trọng.
Trong trường hợp xảy ra sự cố mất điện, sụt áp, mất pha hoặc điện áp không đạt yêu cầu, tủ ATS sẽ tự động thực hiện quá trình chuyển nguồn theo kịch bản đã cài đặt, giúp hệ thống duy trì hoạt động an toàn.
Tủ ATS được ứng dụng rộng rãi trong:
-
Nhà máy sản xuất, khu công nghiệp
-
Bệnh viện, trung tâm y tế
-
Tòa nhà cao tầng, trung tâm thương mại
-
Trạm viễn thông, trung tâm dữ liệu (Data Center)
👉 Đối với các hệ thống yêu cầu độ tin cậy cao và vận hành liên tục 24/7, tủ điện ATS là hạng mục bắt buộc trong thiết kế hệ thống điện.
2. Chức năng của tủ điện ATS
Tủ điện ATS thực hiện đầy đủ các chức năng giám sát, điều khiển và bảo vệ hệ thống nguồn điện:
-
Tự động giám sát tình trạng điện áp, tần số nguồn điện lưới
-
Phát hiện nhanh sự cố mất điện, sụt áp, mất pha
-
Tự động chuyển sang nguồn máy phát hoặc UPS khi nguồn lưới gặp sự cố
-
Tự động chuyển lại nguồn lưới khi điện lưới phục hồi và ổn định
-
Thực hiện liên động an toàn, tránh đóng đồng thời hai nguồn
-
Cho phép vận hành tự động / bằng tay (Manual – Auto) khi cần bảo trì hoặc xử lý sự cố
Nhờ đó, hệ thống giúp giảm thiểu tối đa thời gian mất điện, hạn chế rủi ro dừng sản xuất, hư hỏng thiết bị và đảm bảo an toàn cho người vận hành.
3. Nguyên lý hoạt động của tủ ATS
Quy trình hoạt động tiêu chuẩn của tủ điện ATS:
1️⃣ Khi nguồn điện lưới hoạt động bình thường, ATS đóng nguồn lưới và cấp điện cho tải
2️⃣ Khi xảy ra sự cố mất điện hoặc điện áp bất thường, ATS gửi tín hiệu khởi động máy phát
3️⃣ Sau khi máy phát đạt điện áp và tần số ổn định, ATS thực hiện chuyển tải sang nguồn dự phòng
4️⃣ Khi điện lưới được phục hồi và ổn định trong thời gian cài đặt, ATS tự động chuyển tải trở lại nguồn lưới và ra lệnh dừng máy phát
⏱ Thời gian chuyển nguồn được tính toán chính xác, đảm bảo an toàn cho hệ thống điện và thiết bị sử dụng.
4. Cấu hình và thiết bị trong tủ điện ATS
Tủ điện ATS do Thiên Phát thiết kế và lắp ráp sử dụng các thiết bị đạt tiêu chuẩn chất lượng cao, phù hợp với từng cấp công suất và yêu cầu dự án.
🔹 Thiết bị đóng cắt
-
MCCB / ACB cho nguồn điện lưới và nguồn máy phát
-
Contactor hoặc bộ ATS chuyên dụng (Socomec, Schneider, ABB…)
🔹 Thiết bị điều khiển – giám sát
-
Bộ PLC LOGO điều khiển ATS thông minh
-
Relay giám sát điện áp, mất pha, ngược pha
-
Đồng hồ đo điện áp, dòng điện, tần số, điện năng (V, A, Hz, kWh)
🔹 Tín hiệu & bảo vệ
-
Đèn báo trạng thái từng nguồn
-
Nút nhấn Auto / Manual / Test
-
Bảo vệ quá tải, ngắn mạch, liên động cơ – điện
5. Ưu điểm của tủ điện ATS Thiên Phát
✅ Thiết kế và lắp ráp theo tiêu chuẩn IEC, đảm bảo an toàn và độ bền cao
✅ Kết cấu tủ gọn gàng, thẩm mỹ, thuận tiện cho vận hành và bảo trì
✅ Cấu hình linh hoạt theo công suất và yêu cầu từng công trình
✅ Dễ dàng tích hợp hệ thống SCADA / BMS để giám sát từ xa
✅ Đội ngũ kỹ sư nhiều kinh nghiệm, hỗ trợ kỹ thuật nhanh chóng và hiệu quả
6. Ứng dụng thực tế
Tủ điện ATS do Thiên Phát cung cấp đã được triển khai trong nhiều dự án thực tế như:
-
Nhà máy sản xuất yêu cầu vận hành liên tục 24/7
-
Hệ thống điện dự phòng cho trạm kỹ thuật, trạm viễn thông
-
Tòa nhà, văn phòng, kho logistics
Giải pháp giúp đảm bảo hệ thống điện ổn định – an toàn – vận hành thông minh, đáp ứng tốt các yêu cầu khắt khe của khách hàng và dự án.

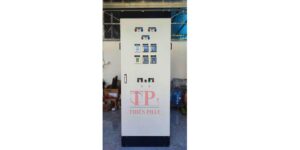

7. Một số hình ảnh
